避難用滑り台
スカイフロウ KUY型 [直線+らせん式 底面板+ローラー 外周ルーバー付き 内階段付き]

特徴

折り返し階段型の避難用滑り台となります。
中央に折り返し階段付で外側は直線型の滑り台が付いております。
折り返し部の中間踊場はローラー型の滑り台を設けておりますので滑り台は中間踊場で降りることなく下の階まですべることが可能です。
階段は各種法的寸法に対応可能です。
設置面積は幅約4500W以上となり長さは階高さと蹴上・踏み面寸法により異なります。設置面積に余裕のある物件にお勧めします。
特殊構造の商品となりますので、詳細は営業にお問い合わせください。

スペック

型式 直線+らせん式
仕様 底面板+ローラー 外周ルーバー付 内階段付

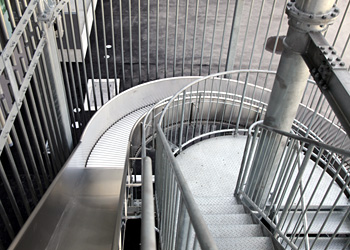

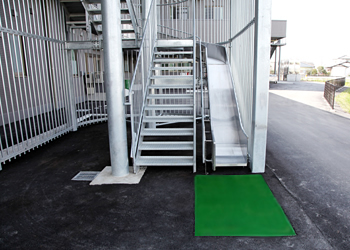

設置例

図面ダウンロード

避難用滑り台の標準図(CADデータ)のダウンロードができます。

図面データは、以下のリストからダウンロードしてください。
図面データをダウンロードするときは、ご利用の注意事項をよく読んで、同意されてから開始してください。

同意いただけない場合は、ダウンロードはご遠慮ください。

KUT-STR型(縦型) 標準図

 一括DL: (PDF・DXF・DWG 各ファイル)

KUY-STR型(横型) 標準図

 一括DL: (PDF・DXF・DWG 各ファイル)
