避難用滑り台設置方法
(建方要領)
らせん式避難用滑り台 | 直線式避難用滑り台
らせん式避難用滑り台
1.現場搬入

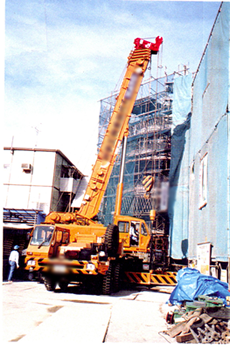

①レッカー車配置

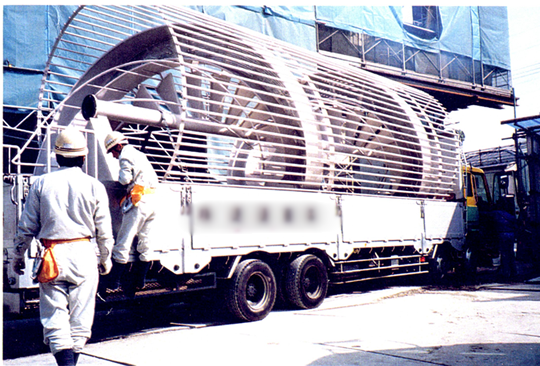

②トラック搬入 搬入製品検査
![](img/howto04.png)
※製品運送中の損傷・破損・部品の欠落がないかチェックし建方後塗装しにくい部分は、ここでタッチアップする。
2.建方作業開始

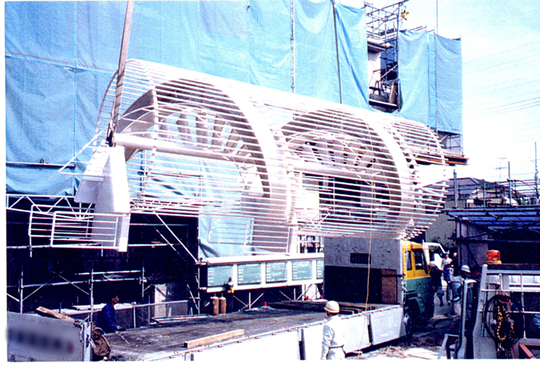

①約5m吊上げて、搬入車両を退車させる。
![](img/howto07.png)

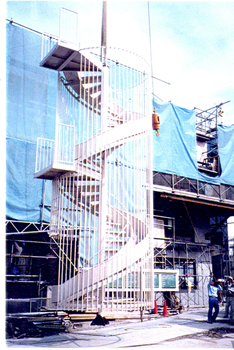

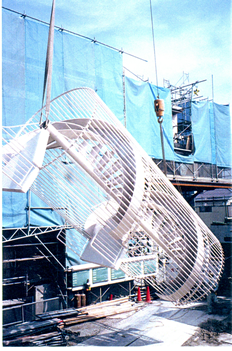

②すべり台を直立させる。
![](img/howto09.png)
※サブフックの接触によるルーバー損傷に注意する。

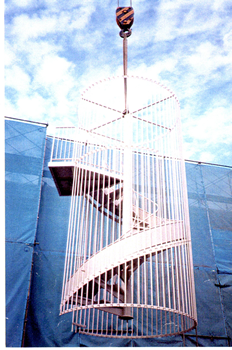

③設置場所への移動

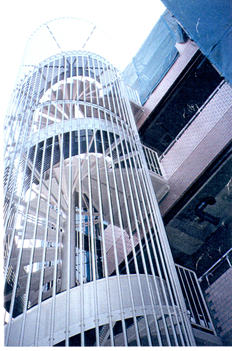

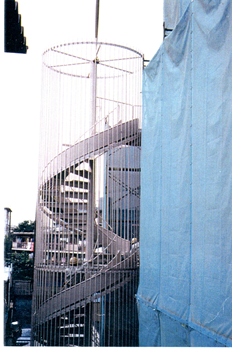

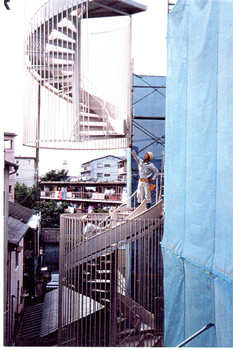

3.その他付帯作業
①仕上塗装のタッチアップ
②ルーバー継ぎ金具の取付(本体2本継以上の場合)
③ステンレス部の掃除
![](img/howto14.png)
![](img/howto15.png)
直線式避難用滑り台
1.現場搬入

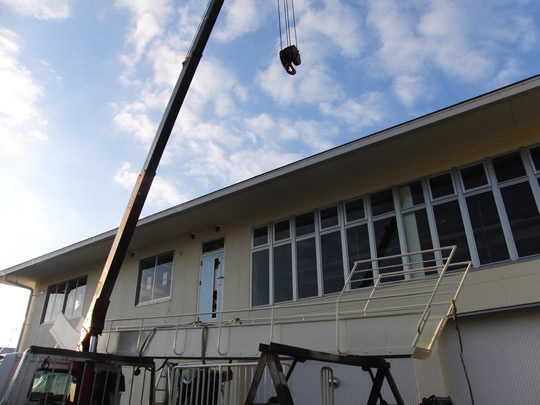

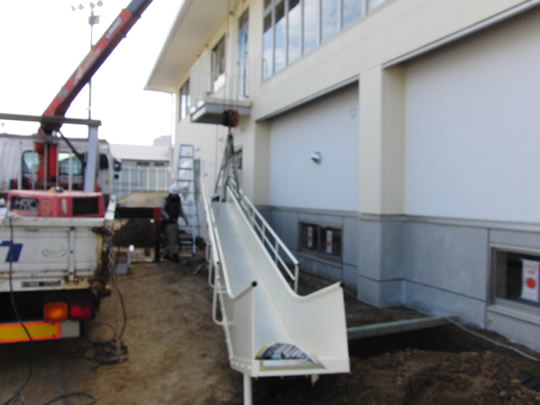

①すべり台をトラックから降ろす
②搬入製品検査
![](img/howto21.png)
2.建方作業開始

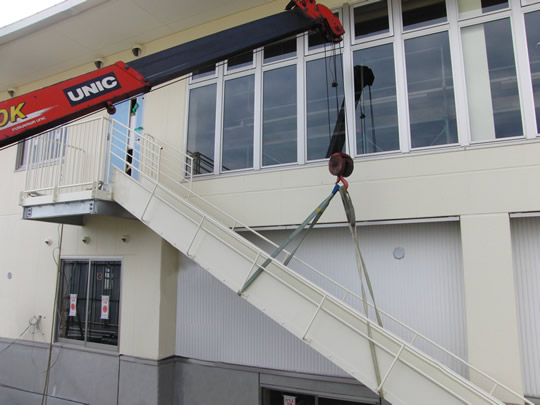

①すべり台を勾配に合せてレッカーで吊り上げる。
②設置場所まで移動する。
![](img/howto22.png)

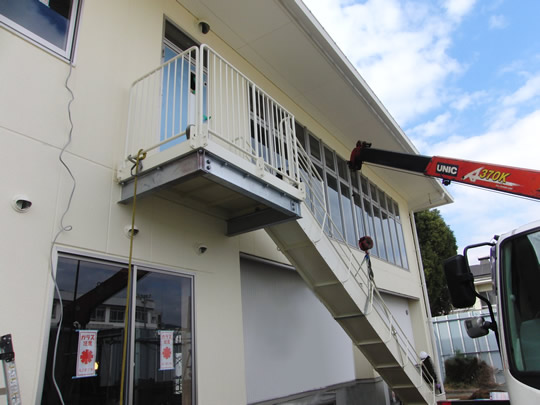

3.すべり台を踊り場に固定する。
防護柵・すべり台の建ち調整
![](img/howto23.png)
4.基礎部調整

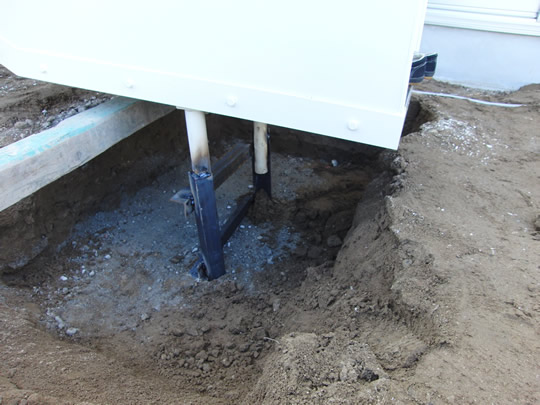

配筋又は溶接アンカーで支柱を固定後、建築工事でコンクリートを流し込む。
![](img/howto24.png)
5.その他付帯工事
①仕上塗装のタッチアップ
②すべり台の掃除

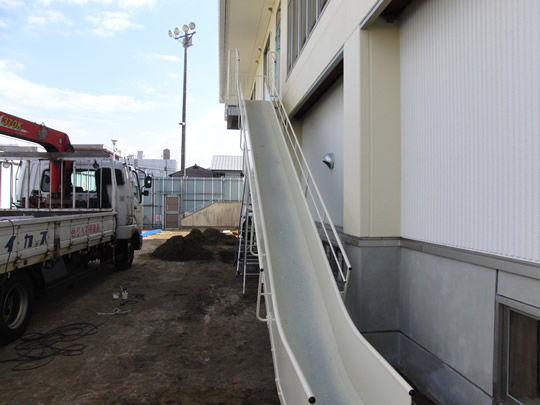

③すべり台設置完了
![](img/howto25.png)
